OTP-TN蓄电池在线监测系统

电池电压内阻温度智能监测分析

  • 每天24小时在线监测,随时发现性能劣化的电池
  • 每个模块监测一节电池,监测电压、内阻与负极温度,符合ANSI/TIA-942标准要求
  • 在线电池均衡技术
  • 模块带光电隔离,支持MODBUS及SNMP协议,极易接入第三方监控系统
  • 采用先进的电源降耗技术,工作电流低至3mA
  • 安装极其简单,只需正负极各接一根线,无需专门培训就能安装
  • 性能高可靠稳定

简介

OTP-TN蓄电池在线监测系统是业界领先的在线电池监测产品,可以提前对失效的电池进行预警及电池均衡,符合GB4943.1-2011标准要求。该系统具有监测电池的电压、内阻与内部温度功能,安装、维护与接入及其方便,其主要性能远远高于同类厂家,处行业领先地位。系统主要由TN模块、TC模块及收敛模块组成,可通过收敛模块查询告警与实时数据、设置参数等,可选配监控平台实现网络化集中管理。

单体电池内阻自动测试及分析

自动定期测量每节电池内阻,自动分析其变化趋势,对劣化电池发出预警。

本地数据保存

收敛模块可保存告警记录、事件记录、放电记录等关键数据。

单体电池负极温度监测

与电池外壳温度相比,负极温度更接近电池内部温度,反应电池内部的真实变化,及时发现热失控电池。

支持多种通信协议

收敛模块带RS485与网络口,支持MODBUS/RTU、MODBUS/TCP及SNMP协议,并带干接点输出,极易接入到第三方系统中。

在线电池电压均衡

可自动或手动对电池电压进行均衡,使其趋于一致。

低功耗设计

TN模块从电池上吸收电流低至3mA,比业界平均水平低好多倍,几乎可以忽略对电池的影响。

放电记录

自动记录放电过程中的每节电池电压、组压、放电电流与已放容量,自动识别放电过程,并调整采集频率至最快。

专用后台软件

配备单机版与网络版BattOnline软件,实现多组电池、多站点集中管理。

剩余容量监测

在线自动监测电池的剩余容量。

应用范围广

适用于UPS/EPS/高压直流、数据中心、通信、核电、电力、军队、高铁、地铁、机场、工厂、政府部门、电池厂家、消防安全等。

规格

工作环境

工作温度: -5℃~50℃

相对湿度: 5%~90%

大气压强: 80~110kPa

监测能力

每组最大为300节,一个收敛模块最多管理六组电池,最大可监测总电池数为960节

监测范围

2V、6V、12V电池,容量小于3000AH

电源要求

OTP-TN模块:直接从被监测电池取电,2V模块正常工作时吸收电流为7mA,最大不大于13mA,6V、12V模块正常工作时吸收电流为3mA,最大不大于7mA,不同模块吸收电流一致性极高

TC模块:DC8~13V(收敛模块供电),1W

收敛模块:85~264VAC(标配),DC48V或DC110~370V(可选),15W

保护

测量回路与电源回路带两级保护,TN模块带反接保护与光电隔离

通信接口

OTP-TN模块:UART口,支持MODBUS协议,每个UART总线最多支持130个设备

CM收敛模块:带RS485及10/100M 网络口,支持MODBUS/RTU、MODBUS/TCP及SNMP协议

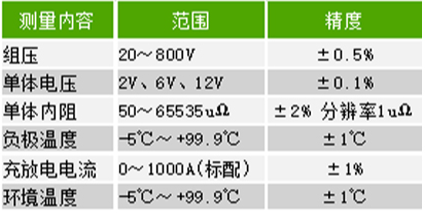

测量范围及精度

绝缘耐压

2000VAC

安装方式

OTP-TN模块/新TC模块:直接粘贴到电池上或安装到固定条上

收敛模块:19英寸机柜或电池架上固定

重量

OTP-TN模块80g,TC模块75g ,CM收敛模块 1.8Kg

安规认证

符合GB4943.1-2011标准

可靠性

自动重启触发器:内置WDT

MTBF:100,000小时

订购信息

TN模块

OTP-TN-02: 监测一节2V电池,监测电池电压、内阻与负极温度

OTP-TN-06: 监测一节6V电池,监测电池电压、内阻与负极温度

OTP-TN-12: 监测一节12V电池,监测电池电压、内阻与负极温度

TC模块

TC-500: 监测一个充放电电流与一个环境温度,电流最大量程为1000A

TC-1000: 监测一个充放电电流与一个环境温度,电流最大量程为2000A

收敛模块

CM-02N: 最多可管理六组电池,每组最多300节,总数最多960节,带显示与按键

可选配件

MM-D0: 监测单元,带5.6英寸触摸屏,可直连收敛模块,实现实时与告警等数据图表的查询

BMDM-S01: 单机版BattOnline软件,应用于集中监测少量电池的场合,无需数据库

BMDM-ND01: 网络版BattOnline软件,应用于集中监测大量电池的场合,需配 SQL数据库

注意:一套系统(由一个收敛模块与多个TN、TC模块组成)只监测一台独立的电源主机或多台并机的电源主机。
